کنتاکتورچیست و نحوه عملکرد آن به چه صورت است؟

کنتاکتور قطعه ای پر کاربرد در تابلو برق هاست و با توجه به میزان جریان و ولتاژ عبوری از تیغه های کنتاکتور دارای تنوع زیادی است.تیم الکترینو سعی دارد در این مقاله به معرفی کنتاکتور و انواع آن بپردازد.

فصل های مقاله به صورت زیر است:

• • کنتاکتور چیست؟
• • طریقه کار کرد کنتاکتور:
• • مقایسه رله با کنتاکتور:
• • انواع کنتاکتور ها
• • پارامتر های انتخاب کنتاکتور مناسب

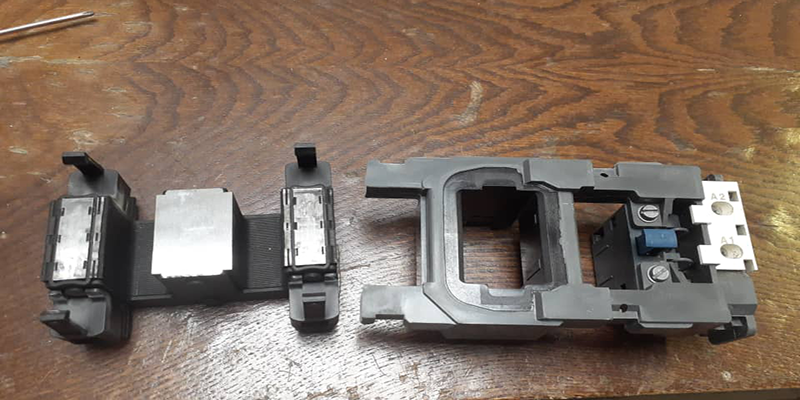

کنتاکتور چیست؟

کنتاکتور کلید مغناطیسی است که از قسمت های زیر تشکیل شده است
1. محفظه پلاستیکی که کلیه قطعات کنتاکتور در داخل آن قرار می گیرند.
2. فک ثابت هسته و فک متحرک هسته مغناطیسی
3. فنر
4. تیغه های متحرک و ثابت

نکته:

طریقه کار کرد کنتاکتور و رله یکی است با این تفاوت که تیغه های رله ها برای میزان جریان کم طراحی و قابلیت عبور دارند در صورتی که تیغه های داخلی کنتاکتور ها برای جریان های بالا طراحی شده اند

طریقه کار کرد کنتاکتور:

با اتصال برق از طریق تیغه1A و 2A کنتاکتور از بوبین کنتاکتور جریانی عبور کرده که این جریان یک میدان مغناطیسی در داخل هسته به حرکت یا دوران در می آید و بر نیروی فنر بین دو فک یا هسته ثابت و هسته متحرک قلبه کرده و باعث جذب فک متحرک به سمت فک ثابت می شود(نکته: بر روی فک ثابت (هسته ثابت) یک حلقه بسته قرار دارد که از سرو صدا ی به وجود آمده و تلفات جلوگیری می کند) و پس از حرکت هسته متحرک یا فک متحرک یک سری از تیغه ها مدار خروجیشان بسته و nc یک سری تیغه های مدار خروجیشان باز NO می شود. در داخل کنتاکتور تیغه های قدرت و فرمان طراحی و تعبیه شده است که تیغه های قدرت برق اصلی (سه فاز) را قطع و وصل می کنند و تیغه های فرمان جهت فرمان های تک فاز استفاده می شود.

نکته:

تغذیه سیم پیچ یا بوبین کنتاکتور ها می تواند ولتاژ AC(برق شهر یا متناوب) یا DC ( برق باطری یا غیر متاوب) باشد. پس از قطع جریان نیروی فنر باعث جدایی فک متحرک از ثابت شده و باعث جدا شدن تیغه های فرمان و قدرت در داخل کنتاکتور می شود.

مقایسه رله با کنتاکتور:

1. رله برای جریان های تک فاز استفاده می شود.
2. رله در جریان های پایین کار برد دارد.
3. رله فضای کمتری نسبت به کنتاکتور در تابلو برق می گیرد.
4. مصرف برق رله کمتر از کنتاکتور است.

انواع کنتاکتور ها

1. کنتاکتور قدرت
2. کنتاکتور کنترلی یا قطع کننده مدار فرمان نه قدرت
3. کنتاکتور خازنی

پارامتر های انتخاب کنتاکتور مناسب

1. مصرف کننده ما که می خواهیم برایش کنتاکتور در نظر بگیریم از چه نوعی است. (خازنی، اهمی، سلفی)
2. حداکثر جریانی که می خواهیم از تیغه های قدرت کنتاکتور عبور دهیم، چه میزان است که این پارامتر بستگی به نوع مصرف کننده دارد.
3. در نظر گرفتن ولتاژ تغذیه بوبین کنتاکتور که در فرکانس ایران HZ 50 است. از رنج 24 تا 550 برای جریان متناوبAC از رنج 12 تا 250 ولت برای جریان های غیر متناوب ا DC موجود است.
4. جریان ولتاژی که از تیغه های کمکی کنتاکتور می توان عبور داد که با توجه به علائم و نوشته های روی آن مشخص می شود.
